印制線路的設計者應如何考慮信號電平與工作頻率

發布時間：2011-12-28 00:00:00 分類：企業新聞

杭州PCB公司-緯亞電子訊：印制線路的設計者對于一個電路原理圖，首先應當知道其信號電流的流向。不過這個問題很簡單，根據際慣例，輸入端都位于電路原理圖的左側，輸出端都位于電路原理圖的右側，一目了然。

接下來，需要了解的問題是電路中信號電流的大小以及工作頻率為多少。在信號電流大小用增益表示的情況下，也可以將對電流大小的了解改換成對信號電平高低的了解。

一般情況下，模擬電路輸出端的電流都大于輸入端的電流;多數情況下，數字電路的電流都遠大于模擬電路的電流。當小信號電流電路與一個大信號電流電路相鄰時，或者同一個電路的輸入端與輸出端緊靠在一起時，電路的工作容易產生不穩定狀態或者自激振蕩，這種現象必須絕對避免。例如，在數字電路中，信號電壓的大小與電源電壓的大小在同一個水平上，而收音機和電視機中接收端高頻電路的信號電壓卻大約只有它的1/180 000 ，因此哪怕只有1/500 000 的數字電路信號串入后一種高頻電路，都會嚴重地妨礙聲音信號與電視信號的收昕與收視。 杭州PCB|杭州smt

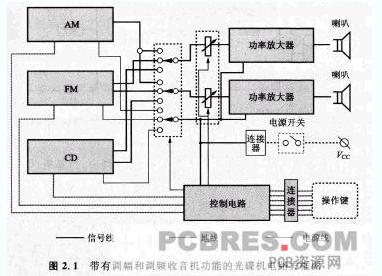

例如，在設計一個(模擬)光碟(CD) 機或者數字光碟(DVD) 機的電路時，在整個電器裝置的印制線路板中，既有模擬電路又有數字電路，這時候應當特別注意不要讓數字電路的信號干擾模擬電路的正常工作。為此，往往將這類電路原理圖首先分割成各部分分別具有不同功能的方框圖，并且明顯地標識出哪些導線是信號線，哪些導線是電摞線，哪些導線是接地線或屏蔽線。圖2. 1 是將一個帶有調幅和調頻收音機接收功能的光碟機方框圖分別標識出信號線、電源線與接地線的例子。
